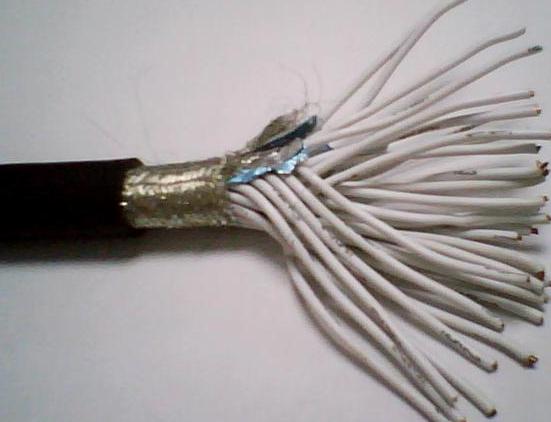

WDZN-KYJYP-37*1.5低煙無鹵屏蔽電纜
WDZN-KYJYP-37*1.5低煙無鹵屏蔽電纜適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。
WDZN-KYJYP-37*1.5低煙無鹵屏蔽電纜執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002
一.WDZN-KYJYP-23清潔環保電纜使用特性：
1、電纜長期允許工作溫度90℃
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
無鹵低煙阻燃控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
無鹵低煙阻燃電力電纜：?jiǎn)涡倦娎|彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍。
二.無鹵低煙耐火鎧裝電纜電纜型號、M稱：
|
型號 |
M稱 |
|
無鹵低煙阻燃電力電纜 |
|
|
WDZ-YJY |
銅芯交聯聚乙烯J緣 無鹵低煙阻燃 電力電纜（也可做鋁芯W(wǎng)DZ-YJLY） |
|
WDZ-YJY23 |
銅芯交聯聚乙烯J緣 鋼帶鎧裝 無鹵低煙阻燃 電力電纜（也可做鋁芯W(wǎng)DZ-YJLY23） |
|
WDZ-YJY33 |
銅芯交聯聚乙烯J緣 鋼絲鎧裝 無鹵低煙阻燃 電力電纜（也可做鋁芯W(wǎng)DZ-YJLY33） |
|
WDZN-YJY |
銅芯交聯聚乙烯J緣 無鹵低煙阻燃 耐火電力電纜 |
|
WDZN-YJY23 |
銅芯交聯聚乙烯J緣 鋼帶鎧裝 無鹵低煙阻燃 耐火 電力電纜 |
|
WDZN-YJY33 |
銅芯交聯聚乙烯J緣 鋼絲鎧裝 無鹵低煙阻燃 耐火 電力電纜 |
三.無鹵低煙阻燃控制電纜型號M稱：
|
WDZ-KYJY |
銅芯交聯聚乙烯J緣 無鹵低煙阻燃 控制電纜 |
|
WDZ-KYJYP |
銅芯交聯聚乙烯J緣 銅絲屏蔽 無鹵低煙阻燃 控制電纜 |
|
WDZ-KYJYP2 |
銅芯交聯聚乙烯J緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜 |
|
WDZ-KYJYP2-23 |
銅芯交聯聚乙烯J緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜 |
|
WDZ-KYJY33 |
銅芯交聯聚乙烯J緣 細鋼絲鎧裝 無鹵低煙阻燃 控制電纜 |
|
WDZN-KYJY |
銅芯交聯聚乙烯J緣 無鹵低煙阻燃 耐火 控制電纜 |
|
WDZN-KYJYP2 |
銅芯交聯聚乙烯J緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜 |
|
WDZN-KYJYP2-23 |
銅芯交聯聚乙烯J緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜 |
四.M詞術語解釋：
|
型號 |
額定電壓 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
WZD-KYJY KYJYP |
600/1000V |
2-61芯 |
2-37芯 |
2-14芯 |
|||||
|
WZD-KYJYP2 KYJY33 |
4-61芯 |
||||||||
|
WDZN-KYJY |
|
2-61芯 |
|||||||
|
WDZN-KYJYP2 KYJYP2-23 |
4-61芯 |
||||||||
|
WDZ-YJY YJLY |
單芯：2.5mm2~500mm2 |
||||||||
|
WDZ-YJY23 YJLY23 |
|||||||||
|
WDZ-YJY33 YJLY33 |
|||||||||
|
WDZN-YJY YJY23 |
|||||||||
|
WDZN-YJY33 |
|||||||||
WDZN-KYJYP-37*1.5低煙無鹵屏蔽電纜技術指標：
1、導體直流電阻符合GB/T3956的規定
2、90度J緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5minJ緣不擊穿
4、無鹵低煙阻燃電纜性能指標：
|
試驗項目 |
單位unit |
性能要求 |
試驗方法 |
|
煙密度試驗 |
% |
60 |
GB/T17651-1998 |
|
腐蝕性試驗 |
μS/mm |
4.3 |
GB/T17650.2-1998（idtIEC60754） |
|
鹵化氫氣體含量 |
mg/g |
小于等于5 |
GB/T17650.1-1998（idtIEC60754） |
|
成束試驗 |
min |
A B C |
GB/T18380.3-2001（替代replace for GB12666.5-90） |
五.產品規格：
|
標稱截面mm2 |
0.5 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
|
芯數 |
2-81 |
2-81 |
2-81 |
2-50 |
2-37 |
2-20 |
2-19 |
2-14 |
2-10 |
