1 產品簡介
防火電纜是具有阻燃性能的耐火電纜，一般是指氧化鎂、云母等無機材料為J緣的礦
物J緣電纜（MI電纜）或具有類似性能的電纜。

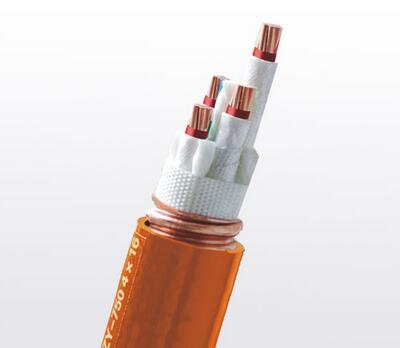

額定電壓750V柔性無機物J緣防火電力電纜是傳統的礦物J緣電纜的更新?lián)Q代產品。它采用實心或絞合銅線做導體，介電性能優異的云母、二氧化硅等無機帶材做J緣，銅、不銹鋼等金屬材料做密封護層，使電纜既保留了傳統的礦物J緣電纜的耐高溫、防火、低煙無毒、耐老化等特性，同時又克服了其彎曲性能差，易吸潮；接頭多、安裝施工不方便；制造 設備昂貴、工藝復雜、產量低、能耗高、制造長度受限制等諸多缺點。為防火電纜的廣泛應 用創造了更加有力的條件。
本產品適合在大型商場、醫院、寫字樓、地鐵等人口稠密的場所，海上石油平臺、化工
廠、冶煉廠、博物館、計算機中芯等重要設施內使用。具有很高的放心可靠性能。
2 執行標準
Q/ZL35—2009《額定電壓750V柔性無機J緣防火電力電纜》
注：本標準參照標準GB/T 13033.1—2007《額定電壓750V及以下礦物J緣電纜及終端 D1部分：
電纜和GB/T 5023.3—2008《額定電壓450/750V及以下聚氯乙烯J緣電纜 D3部分：固定布線用無護套
電纜》編制。
3 電纜型號和規格
電纜型號見表1，規格見表2。
表1 電纜型號和M稱
型 號 |
M 稱 |
|
BWT（Z） |
銅芯柔性無機J緣（皺紋）銅護套防火電力電纜 |
|
BWG（Z） |
銅芯柔性無機J緣（皺紋）不銹鋼護套防火電力電纜 |
|
BWT（Z）V |
銅芯柔性無機J緣（皺紋）銅護套聚氯乙烯外套防火電力電纜 |
|
BWG（Z）V |
銅芯柔性無機J緣（皺紋）不銹鋼護套聚氯乙烯外套防火電力電纜 |
|
BWT（Z）Y |
銅芯柔性無機J緣（皺紋）銅護套聚烯烴外套防火電力電纜 |
|
BWG（Z）Y |
銅芯柔性無機J緣（皺紋）不銹鋼護套聚烯烴外套防火電力電纜 |
|
注：如電纜有其它燃燒性能要求時，按GB/T 19666-2005規定在表中型號前加上相應的符號，中間用“-”連接。 |
|
表2 電纜規格
|
型 號 |
電 壓 V |
芯 數 |
截面積 mm2 |
|
BWT（Z） BWG（Z） |
450/750 V |
1 |
10～400 |
|
2 3 4 |
1～150 |
4 產品使用特性
4.1 額定電壓：450/750 V。
4.2 電纜導體高額定溫度: 正常運行時：90℃，短路時（長持續5秒）：250℃
4.3 電纜具有耐火特性。
4.4 不銹鋼護套適用于具有防腐要求的場合。
4.5 電纜敷設時小彎曲半徑為25D（D為電纜外徑）。
4.6 電纜不受敷設位差的限制。敷設時環境溫度應不低于0℃。
