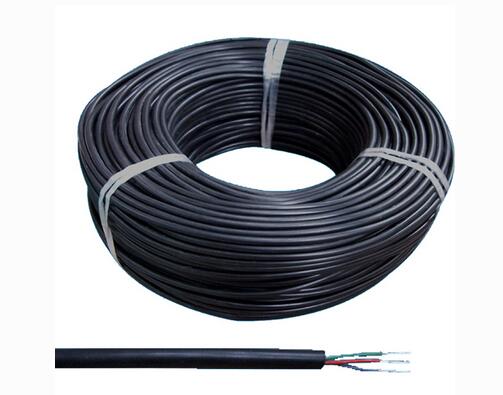

一、產品特點及用途
本產品為特種性能電纜，適用于供城市排水、污水、道路、橋梁、地鐵、廣場及旅游景點等環境設施連接用。產品具有優異的耐低寒、高溫、酸堿、化學腐蝕、臭氧老化、紫外線輻照和防蟻鼠、防鼠害、防潮、防水、防霉、防火災(低煙低鹵或低煙無鹵)等其他特種性能。使用壽命為40-50年。
二、產品執行標準
Q/AT2003-12
三、使用特性
1、額定電壓U0/U：0.6/1KV、450/750V、220/380V；
2、使用溫度：
ATGTNS-FYS、ATGTNS22-FYS、ATGTNSP-FYS為-40℃-250℃；
ATGTGS、ATGTGS22、ATGTGSP、ATGTGSM為-60℃-150℃；
3、小彎曲半徑：無鎧裝層電纜不小于電纜外徑6倍，有鎧裝層電纜不小于電纜外徑8倍。
四、基本型號及M稱
1、型號及M稱
| 型 號 | M 稱 |
| ATGTNS-FYS | 可溶性聚酰亞***J緣有機硅混合和彈性體護套防蟻鼠特種電線電纜 |
| ATGTNS22-FYS | 可溶性聚酰亞***J緣有機硅混合和彈性體護套鋼帶鎧裝防蟻鼠特種電線電纜 |
| ATGTNSP-FYS | 可溶性聚酰亞***J緣有機硅混合和彈性體護套銅網屏蔽防蟻鼠特種電線電纜 |
| ATGTGS | 硅橡膠J緣有機硅混合和彈性體護套防腐耐寒特種電線電纜 |
| ATGTGSP | 硅橡膠J緣有機硅混合和彈性體護套銅網屏蔽防腐耐寒特種電線電纜 |
| ATGTGS22 | 硅橡膠J緣有機硅混合和彈性體護套鋼帶鎧裝防腐耐寒特種電線電纜 |
| ATGTGSM | 硅橡膠J緣有機硅混合和彈性體護套水密式防腐防水特種電線電纜 |
| ATKFTGSMP | 硅橡膠J緣有機硅混合和彈性體護套水密式防腐防水屏蔽特種電線電纜 |
2、型號說明
| 代號 | 含義 |
| GT | 系列代號 |
| G | 硅橡膠 |
| N | 可溶性聚酰亞*** |
| S | 有機硅混合彈性體 |
| 32 | 細鋼絲鎧裝 |
| P | 銅絲屏蔽 |
| M | 水密式 |
| FYS | 防蟻鼠 |
| 22 | 鋼帶鎧裝 |
五、主要技術指標
1、ATGTNS-FYS電纜的主要技術指標
| 序號 | 項目 | 性能 | ||
| 1 | 導體電阻 | 按GB12706標準規定 | ||
| 2 | 耐電壓試驗 | 3.5KV/5min | 不擊穿 | |
| 3 | 老化前機械性能 | 抗拉強度 | J緣 | 小24.8N/mm2 |
| 護套 | 小15.0N/ mm2 | |||
| 斷裂伸長率 | J緣 | 小120% | ||
| 護套 | 小150% | |||
| 老化前機械性能 | 抗拉強度 | J緣 | 200℃±5℃7天小24.8N/ mm2 | |
| 護套 | 150℃±2℃7天小15.0N/ mm2 | |||
| 變化率 | J緣 | 200℃±5℃7天大±20% | ||
| 護套 | 150℃±2℃7天大±25% | |||
| 斷裂伸長率 | J緣 | 200℃±5℃7天小±120% | ||
| 護套 | 200℃±2℃7天大±150% | |||
| 4 | 低溫沖擊試驗 | -45℃ | 通過 | |
| 5 | 氧指數 | 46 | ||
2、ATGTGS電纜的主要技術指標
| 序號 | 項目 | 性能 | ||
| 1 | 導體電阻 | 按GB12706標準規定 | ||
| 2 | 耐電壓試驗 | 3.5KV/5min | 不擊穿 | |
| 3 | 老化前機械性能 | 抗拉強度 | J緣 | 小13.5N/mm2 |
| 護套 | 小15.0N/ mm2 | |||
| 斷裂伸長率 | J緣 | 小180% | ||
| 護套 | 小150% | |||
| 老化前機械性能 | 抗拉強度 | J緣 | 200℃±5℃7天小13.5N/ mm2 | |
| 護套 | 150℃±2℃7天小15.0N/ mm2 | |||
| 變化率 | J緣 | 200℃±5℃7天大±25% | ||
| 護套 | 150℃±2℃7天大±25% | |||
| 斷裂伸長率 | J緣 | 200℃±5℃7天小±180% | ||
| 護套 | 200℃±2℃7天大±150% | |||
| 4 | 低溫沖擊試驗 | -70℃ | 通過 | |
| 5 | 氧指數 | 46 | ||
3、特性試驗：
(1)防蟻鼠：一般防蟻鼠型為毒性較高的驅避劑，本廠防蟻鼠驅避劑為無污染環保型，防蟻鼠試驗每年二次抽樣送上海昆蟲研究所檢驗；
(2)防霉試驗：試驗后長霉程度不超過三J(為肉眼所不見)；
(3)濕熱試驗：試驗后J緣電阻應不低于5MΩ/KM，外觀無明顯的光澤彎曲和出現皺紋，并能經受相應的耐電壓試驗；
(4)光、臭氧試驗：試驗后表面無肉眼可見的裂紋，機械性能變化不大；
(5)防腐試驗：試驗后J緣電阻應不低于2MΩ/KM，并能經受相應的耐電壓試驗。
六、電纜規格
| 型號 | 芯數 | 截面mm2 |
| ATGTNS-FYS/ATGTNS22-FYS | 2-37 | 0.5-2.5 |
| ATGTNSP-FYS/ATGTGS | 2--10 | 2.5-6 |
| ATGTGSP/ATGTGS22 | 2--7 | 6--25 |
| ATGTGSM | 2--5 | 25--300 |
