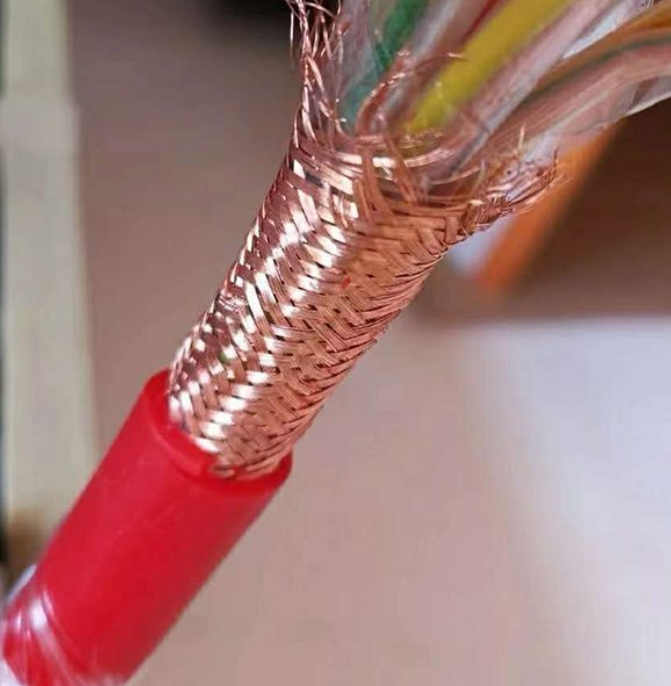

耐寒硅橡膠電纜ZR-HGVF ZR-HGVFP
一：產品特點及用途:
耐寒硅橡膠電纜ZR-HGVF ZR-HGVFP適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜 結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準:耐寒硅橡膠電纜ZR-HGVF ZR-HGVFP執行企業標準。阻燃耐火特性試驗執行GB12666-90要求
三：耐寒硅橡膠電纜ZR-HGVF ZR-HGVFP使用特性：
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及M稱
表1
|
（ZR）-HGG |
硅橡膠J緣硅橡膠護套（阻燃）電力軟電纜 |
|
（ZR）-HGGP |
硅橡膠J緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜 |
|
（ZR）-HGGP2 |
硅橡膠J緣硅橡膠護套銅帶繞包屏蔽（阻燃）電力軟電纜 |
|
（ZR）-HGVF |
硅橡膠J緣丁睛PVC護套（阻燃）電力軟電纜 |
|
（ZR）-HGVFP |
硅橡膠J緣丁睛PVC護套銅絲編織屏蔽（阻燃）電力軟電纜 |
|
（ZR）-HGVF22 |
硅橡膠J緣丁睛PVC護套鋼帶鎧裝（阻燃）電力軟電纜 |
|
（ZR）-HGVFP2 |
硅橡膠J緣丁睛PVC護套銅帶繞包屏蔽（阻燃）電力軟電纜 |
|
型號 |
產品M稱 |
|
YGC |
硅橡膠J緣硅橡膠護套電力電纜 |
|
YGCR |
硅橡膠J緣硅橡膠護套移動用電力軟電纜 |
|
YGCP |
硅橡膠J緣硅橡膠護套銅編織屏蔽電力電纜 |
|
YGC22 |
硅橡膠J緣硅橡膠護套鋼帶鎧裝電力電纜 |
|
JGG |
硅橡膠J緣硅橡膠護套安裝線 |
|
JGGR |
硅橡膠J緣硅橡膠護套移動用安裝軟線 |
|
JGGP |
硅橡膠J緣硅橡膠護套銅編織屏蔽安裝線 |
|
JHXG |
硅橡膠J緣電機引接線 |
|
KGG |
硅橡膠J緣和護套控制電纜 |
|
KGGR |
硅橡膠J緣和護套控制軟電纜 |
|
KGGP |
硅橡膠J緣和護套銅絲編織屏蔽控制電纜 |
|
KGGRP |
硅橡膠J緣和護套銅絲編織屏蔽控制軟電纜 |
|
KGGRP1 |
硅橡膠J緣和護套鍍錫編織屏蔽控制軟電纜 |
|
YGGB |
硅橡膠J緣和護套鍍錫銅絲移動用扁平軟電纜 |
|
YGCB-VFR |
丁腈J緣硅橡膠護套移動用扁平軟電纜 |
|
YGCB-HF46R |
F46J緣硅橡膠護套移動用扁平軟電纜 |
|
YGCBP |
硅橡膠J緣和護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜 |
|
YGCB-VFRP |
丁腈J緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜 |
|
YGCB-HF46RP |
F46J緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜 |
五：代號M稱和含義
表2
|
代號 |
代號含義 |
|
Y |
系列代號(移動軟電纜) |
|
G |
硅橡膠 |
|
C |
重型 |
|
22 |
鋼帶鎧裝 |
|
P |
銅編織屏蔽 |
|
R |
多股絞合導體 |
|
J |
電機引接線 |
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
2．20℃時J緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
