耐高溫補償導線EX-H-FF-2*1.0
簡單介紹

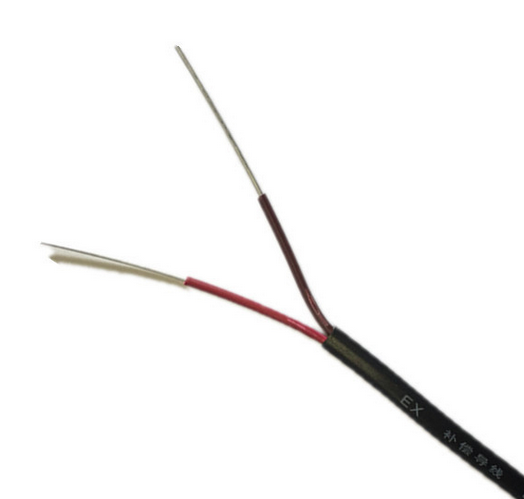

耐高溫補償導線EX-H-FF-2*1.0氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
耐高溫補償導線EX-H-FF-2*1.0的詳細介紹
耐高溫補償導線EX-H-FF-2*1.0執行標準： GB/T4989-94 JB/T7495-94
耐高溫補償導線EX-H-FF-2*1.0使用特性：
1、工作溫度：
耐熱用：**200℃和260℃兩種
一般用：**70℃和105℃兩種
2、*低環境溫度：
氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃
聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃
3、允許彎曲半徑：
聚氯乙烯絕緣和護套非鎧裝線纜不小于電纜外徑的6倍
氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍
鎧裝線纜不小于電纜外徑的12倍
補償導線所配用熱電偶 ：
|
名稱 |
型號 |
配用熱電偶 |
分度號 |
|
銅-銅鎳0.6補償導線 |
SC或RC |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S或R |
|
鐵-銅鎳22補償導線 銅-銅鎳40補償導線 鎳鉻10-鎳硅3延長型導線 |
KCA KCB KX |
鎳鉻-鎳硅熱電偶 |
K |
|
鐵-銅鎳18補償型導線 鎳鉻14-鎳鉻硅延長型導線 |
NC NX |
鎳鉻硅-鎳硅熱電偶 |
N |
|
鎳鉻10-銅鎳45延長型導線 |
EX |
鎳鉻-銅鎳熱電偶 |
E |
|
鐵-銅鎳45延長型導線 |
JX |
鐵-銅鎳熱電偶 |
J |
|
銅-銅鎳45延長型導線 |
TX |
銅-銅鎳熱電偶 |
T |
產品型號名稱（以KX為例，其它類似）：
補償電纜
|
型號 |
名稱 |
|
KX-G-VV |
聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 |
|
KX-G-VPV |
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 |
|
KX-G-VPVP |
聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 |
|
KX-G-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 |
|
IA-KX-G-VP3V |
聚氯乙烯絕緣對絞鋁塑復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用本安補償電纜 |
|
KX-GS-VV |
聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VPV |
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VPVP |
聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
IA-KX-S-VP3V |
聚氯乙烯絕緣對絞鋁塑復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用本安補償電纜 |
|
KX-H-FF |
氟塑料絕緣對絞氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-H-FP1F |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-H-FP1FP1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-H-FFP1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FF |
氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1F |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1FP1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FFP1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-H-FV105 |
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-H-FP1V105 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-H-FP1V105P1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-H-FV105P1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105 |
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105P1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽、總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105P1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
注：
1、精密級用S表示
2、需導體為多股軟芯時在原型號*后加“-R”
3、屏蔽層也可采用復合鋁帶（P3）和復合銅帶（P2）繞包
4、需阻燃在原型號前加“ZR-”
K型熱電偶補償導線規格：
|
名稱 |
對數 |
標稱截面 |
線芯結構 |
|
|
A類 |
R類 |
|||
|
補償電纜 |
1~19 |
1.5 |
1/1.37 |
7/0.52 |
|
2.0 |
1/1.76 |
19/0.41 |
||
K型熱電偶補償導線補償電纜合金導體和絕緣層顏色 ：
|
型號 |
線芯正負極 |
線芯正負顏色 |
配用熱電偶分度號 |
||
|
正極 |
負級 |
正極 |
負級 |
||
|
SC或RC |
銅 |
銅鎳 |
紅 |
綠 |
S（鉑銠10-鉑） R（鉑銠13-鉑） |
|
KCA |
鐵 |
銅鎳 |
紅 |
藍 |
K（鎳鉻-鎳硅） |
|
KCB |
銅 |
銅鎳 |
紅 |
藍 |
|
|
KX |
鎳鉻 |
鎳硅 |
紅 |
黑 |
|
|
EX |
鎳鉻10 |
銅鎳 |
紅 |
棕 |
E（鎳鉻-銅鎳） |
|
JX |
鐵 |
銅鎳 |
紅 |
紫 |
J（鐵-銅鎳） |
|
TX |
銅 |
銅鎳 |
紅 |
白 |
T（銅-銅鎳） |
|
NC |
鐵 |
銅鎳 |
紅 |
灰 |
N（鎳鉻硅-鎳硅） |
|
NX |
鎳鉻14硅 |
鎳硅 |
紅 |
灰 |
|
K型熱電偶補償導線使用分類、等級標志及護套顏色：
|
使用 |
標志 |
允差等級 |
備注 |
護套顏色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
本安型 |
|||
|
一般用 |
G |
無 |
S |
舊標準中普通級用B表示 精密級用A表示 |
黑色 |
灰色 |
藍色 |
|
耐熱用 |
H |
黑色 |
黃色 |
藍色 |
|||
