一、耐低溫丁硅扁平軟電纜概述：
耐低溫丁硅扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。分相屏蔽丁晴扁平電纜適用于作變頻器供電電纜。
二：YVFPB耐低溫丁硅扁電纜產品執行標準：
耐低溫Ding jing扁電纜按企業標準制造。阻燃性能試驗執行GB12666.5-90規定
三、耐低溫丁硅扁平軟電纜使用特性：
1. 電纜安裝敷設溫度應不低于-25℃
2.交流額定電壓：U0/U 0.6/1KV
zui高工作溫度： 105℃
zui低環境溫度：固定敷設-40℃
四：Y耐低溫丁硅扁平軟電纜基本型號及名稱：
表1
|
型號 |
產品名稱 |
|
YVFB |
Ding jing絕緣和護套移動用扁平軟電纜 |
|
YVFPB |
Ding jing絕緣和護套銅編織屏蔽移動用扁平軟電纜 |
備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義：
表2
|
代號 |
代號含義 |
|
Y |
移動用系列 |
|
VF |
Ding jing絕緣和護套 |
|
P |
銅編織屏蔽 |
|
B |
扁型 |
六：主要技術指標：
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

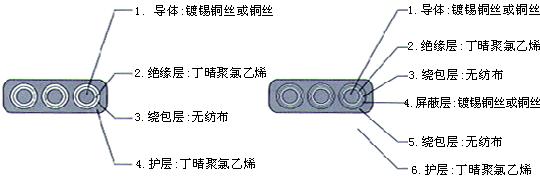

七：結構示意圖：
