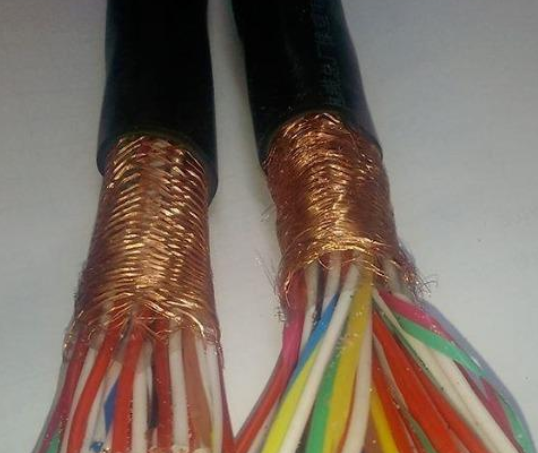

低煙無鹵屏蔽電纜WDZ-RYYP-0.75*24C
低煙無鹵屏蔽電纜WDZ-RYYP-0.75*24C適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
低煙無鹵屏蔽電纜WDZ-RYYP-0.75*24C產品執行標準：GB9330-88 Q/WTL11-2003
低煙無鹵屏蔽電纜WDZ-RYYP-0.75*24C使用特性：
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
低煙無鹵屏蔽電纜WDZ-RYYP-0.75*24C主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
電纜外徑 D(mm)透光率(%)≥電纜外徑 D(mm)透光率(%)≥D>40705 3.電纜的不延燃性(阻燃特性):應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm。
低煙無鹵屏蔽電纜WDZ-RYYP-0.75*24C
|
型號 |
規格 |
導體根數 |
結構 |
實際截面 |
折數 |
近似密度公斤/KM |
標稱外徑/下限mm |
外徑上限mm |
|
WDZ-RYY |
0.5*2C |
28 |
0.14 |
0.43 |
0.86 |
34 |
5.4 |
5.8 |
|
WDZ-RYY |
0.5*3C |
28 |
0.14 |
0.43 |
0.86 |
44 |
5.7 |
6.1 |
|
WDZ-RYY |
0.5*4C |
28 |
0.14 |
0.43 |
0.86 |
55 |
6.2 |
6.6 |
|
WDZ-RYY |
0.5*5C |
28 |
0.14 |
0.43 |
0.86 |
66 |
6.8 |
7.2 |
|
WDZ-RYY |
0.5*6C |
28 |
0.14 |
0.43 |
0.86 |
76 |
7.4 |
7.8 |
|
WDZ-RYY |
0.75*22C |
42 |
0.14 |
0.65 |
0.86 |
338 |
15.1 |
17.1 |
|
WDZ-RYY |
0.75*23C |
42 |
0.14 |
0.65 |
0.86 |
353 |
15.8 |
17.8 |
|
WDZ-RYY |
0.75*24C |
42 |
0.14 |
0.65 |
0.86 |
365 |
15.8 |
17.8 |
|
WDZ-RYY |
8.0*2C |
100 |
0.31 |
7.55 |
0.94 |
265 |
14.0 |
15.0 |
|
WDZ-RYY |
8.0*3C |
100 |
0.31 |
7.55 |
0.94 |
365 |
14.9 |
15.9 |
|
WDZ-RYYP |
0.5*2C |
28 |
0.14 |
48.0 |
5.8 |
6.4 |
|
WDZ-RYYP |
0.5*3C |
28 |
0.14 |
59.1 |
6.1 |
6.7 |
|
WDZ-RYYP |
0.5*4C |
28 |
0.14 |
72.5 |
6.7 |
7.3 |
|
WDZ-RYYP |
0.5*5C |
28 |
0.14 |
86.6 |
7.4 |
8 |
|
WDZ-RYYP |
0.75*20C |
42 |
0.14 |
352.4 |
14.6 |
15.8 |
|
WDZ-RYYP |
0.75*21C |
42 |
0.14 |
368.8 |
14.8 |
17.2 |
|
WDZ-RYYP |
0.75*22C |
42 |
0.14 |
393.5 |
15.7 |
18.1 |
|
WDZ-RYYP |
8.0*2C |
100 |
0.31 |
316.7 |
14.4 |
15.8 |
|
WDZ-RYYP |
8.0*3C |
100 |
0.31 |
424.7 |
15.4 |
17.8 |
