RS485屏蔽雙絞電纜RS485-32-1*2*1.0

一﹑ RS485屏蔽雙絞電纜RS485-32-1*2*1.0產品用途及特點

 RS485屏蔽雙絞電纜RS485-32-1*2*1.0適用于485等同性設備做數據信號傳輸。

二﹑ RS485屏蔽雙絞電纜RS485-32-1*2*1.0執行標準：參照UL AWM 2919文件

三、 RS485屏蔽雙絞電纜RS485-32-1*2*1.0使用特性：

1.電纜長期使用溫度：-40～70℃

2.低環境溫度：固定敷設-40℃非固定敷設-15℃。

3.電纜敷設溫度： 　　不低于0℃

4.　RS 485通訊電纜型電纜彎曲半徑應不小于電纜直徑的10倍。

四、通訊電纜RS485-32-1*2*1.0型號、名稱及用途

型號：RS 485

規格：1對截面積0.2 ,0.5,0.75,1.0,1.5（也可根據要求定做2-24對電纜）

名稱：聚乙烯絕緣聚氯乙烯護套485通訊電纜

用途：用于485等同性設備做數據信號傳輸，使用移動或固定敷設

六、RS485專用電纜（鋼絲編織鎧裝）電纜規格

七、型號意義

軟芯導體結構

銅質線芯

聚乙烯絕緣

鋁箔屏蔽

聚氯乙烯護套

鍍錫銅絲編織屏蔽

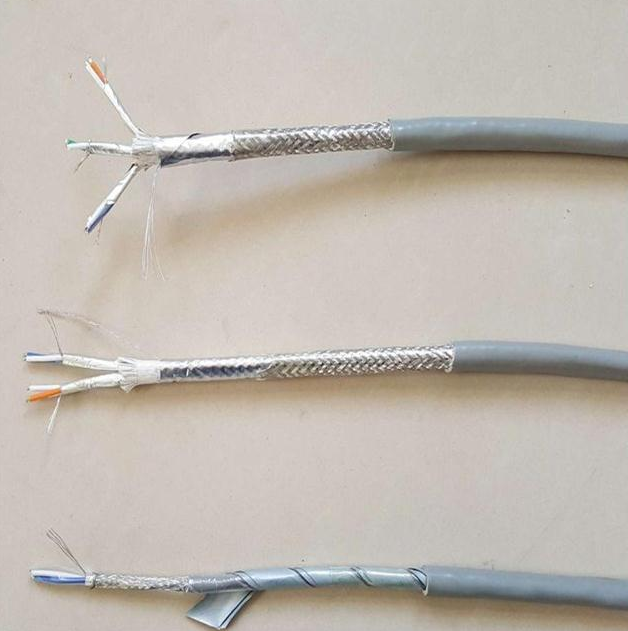

八、產品結構

1、產品結構描速：特性阻抗120歐姆，導體為2芯多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜100%覆蓋 鍍錫銅絲90%覆蓋共二重屏蔽，附加獨立多股絞合鍍錫銅絲接地導體（7/0.2），灰色聚氯乙烯護套

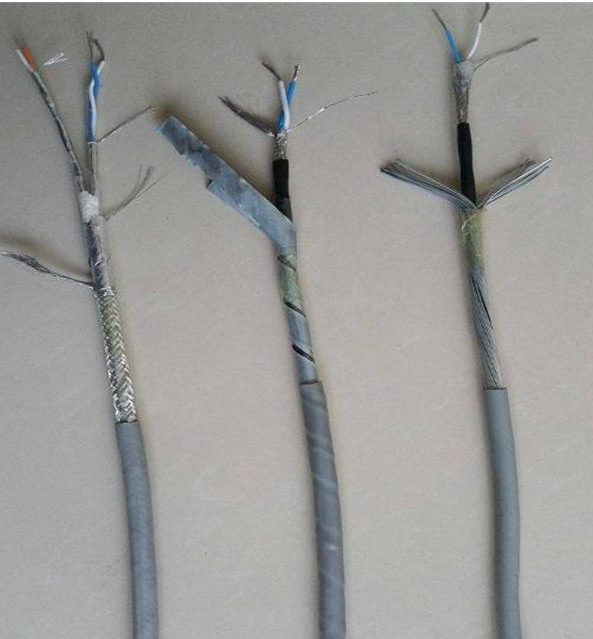

2、產品結構示意圖

　1----------------------------------對絞軟線芯

2----------------------------------鋁箔 鍍錫銅絲90%覆蓋屏蔽

3----------------------------------對絞組鋁箔分屏蔽

4----------------------------------工業灰色PVC護套

5----------------------------------------------------------多股絞合鍍錫銅絲接地導體（7/0.2）

九、技術要求

導體

導體表面應光潔、無油污、無損傷絕緣的毛刺、銳邊以及凸起或斷裂的單線。

20℃時電纜導體的直流電阻應符合技術指標的要求。

絕緣

　　　絕緣采用低密度聚乙烯電纜料

絕緣應緊密擠包在導體上，且應容易剝落而不損傷導體。絕緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。絕緣標稱厚度應符合下表規定。絕緣厚度的平均值應不小于標稱值，其*薄處厚度應不小于標稱值的90%~0.1mm。

絕緣性能要求

絕緣線芯在20℃時絕緣電阻應不小于5000MΩ·km。

纜芯

2芯線芯應采用對絞，絞合節距為30-60mm

隔離帶

隔離帶采用耐高溫聚脂膜重疊繞包。繞包帶應扎緊，其重疊部分應不小于帶寬的20%， 小不得低于3mm。

編織屏蔽

鍍錫圓銅線編織屏蔽其編織密度應不小于90%。編織用圓銅線的標稱直徑應為0.12。

屏蔽層不允許整體接續，露出的銅線頭應修齊。每1米長度上允許更換金屬線錠一次。

　外護套

采用灰色聚氯乙烯電纜料。

外護套應緊密擠包在纜芯、屏蔽層上，且應容易剝離而不損傷絕緣、內護層、屏蔽層。外護套表面應平整，色澤均勻，無裂縫、氣泡、夾雜或其他機械損傷。

外護套的標稱厚度應符合標準中規定。

外護套的平均厚度值應不小于規定的標稱值， 薄點厚度應不小于標稱值的85%~0.1mm。

成品電纜

電纜導電線芯不得有斷線、對間連電、混線現象。

電纜工作對的直流電阻差應不大于環阻的2%。

耐交流電壓性能：電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時 5min、3.0kv交流電壓的試驗，不允許有擊穿和閃絡現象。

交貨長度：

①　電纜交貨長度應不小于200m；

②　用戶對供貨長度有特殊要求時，可根據雙方協議長度交貨。
