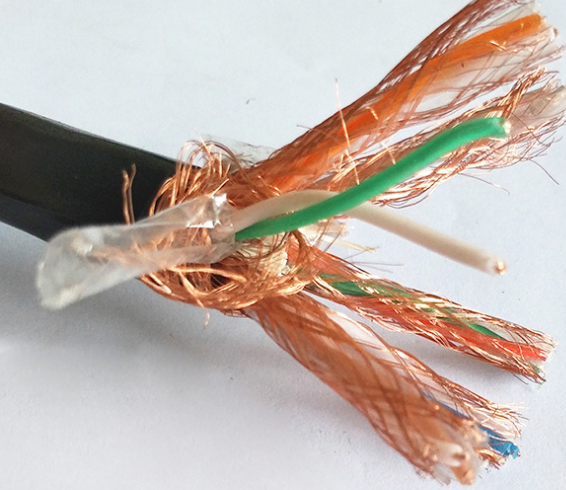

低煙無鹵屏蔽電纜DJYDYD(R)P-4*2*1.5mm2
一、概述：
低煙無鹵屏蔽電纜DJYDYD(R)P-4*2*1.5mm2適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機和自動化連接用電纜。電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。為了減少回路間的相互串?dāng)_和外部干擾，電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。
屏蔽材料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能，電纜在使用中若屏蔽對屏蔽對之間出現電位差時，不會影響信號的傳輸質量。
二．低煙無鹵阻燃聚烯烴絕緣和護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYDYD(R)P |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織總屏計算機用屏蔽(軟)電纜 |
|
DJYDPYD(R) |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜 |
|
DJYDPYD(R)P |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)電纜 |
|
DJYDYD(R)P2 |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜 |
|
DJYDP2YD(R) |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜 |
|
DJYDP2YD(R)P2 |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟)電纜 |
|
DJYDYD(R)P3 |
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包總屏計算機用屏蔽(軟)電纜 |
|
DJYDP3YD(R) |
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏計算機用屏蔽(軟)電纜 |
|
DJYDP3YD(R)P3 |
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽(軟)電纜 |
|
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 |
|
三、銷售范圍：
|
型 號 |
標稱截面（mm2) |
對 數 |
|
DJYVP、DJYVP2、DJYVP3、DJVPV、DJYP2V、DJYP3V |
0.50,0.75,1.0,1.50,2.5, |
1-24 |
|
DJYVP22、DJYVP2-22、DJYVP3-22 |
0.50,0.75,1.0,1.50,2.5, |
4-37 |
四、 電子計算機電纜結構：
|
標稱截面 |
導體結構 |
20℃導體電阻（Ω/Km) |
絕緣厚度 |
火花試 |
工作交流 |
||
|
種類 |
根數/線徑 |
不鍍錫 |
鍍錫 |
||||
|
0.50 |
1 |
1/0.8 |
36.0 |
36.7 |
0.60 |
6000 |
2000 |
|
0.50 |
2 |
7/0.30 |
36.0 |
36.7 |
|||
|
0.50 |
3 |
16/0.20 |
39.0 |
40.1 |
|||
|
0.75 |
1 |
1/0.97 |
24.5 |
24.8 |
0.60 |
||
|
0.75 |
2 |
7/0.37 |
24.5 |
24.8 |
|||
|
0.75 |
3 |
24/0.20 |
26.0 |
26.7 |
|||
|
1.00 |
1 |
1/1.13 |
18.1 |
18.2 |
0.7 |
||
|
1.00 |
2 |
7/0.43 |
18.1 |
18.2 |
|||
|
1.00 |
3 |
32/0.20 |
19.5 |
20.0 |
|||
|
1.50 |
1 |
1/1.38 |
12.1 |
12.2 |
0.7 |
||
|
1.50 |
2 |
7/0.52 |
12.1 |
12.2 |
|||
|
1.50 |
3 |
30/0.25 |
13.3 |
13.7 |
|||
|
2.5 |
1 |
1/1.78 |
7.41 |
7.56 |
0.7 |
||
|
2.5 |
2 |
7/0.68 |
7.41 |
7.56 |
|||
|
2.5 |
3 |
49/0.26 |
7.98 |
8.21 |
|||
五、技術性能：產品額定電壓(U0/U):300/500V
長期工作溫度為70℃
敷設時環境溫度不低于:固定敷設-40℃,非固定敷設-15℃
***小彎曲半徑：無鎧裝層應小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍
在20℃時用直流500V電壓試驗穩定充電1min后絕緣電阻應不小于2500MΩ·Km
各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路
電纜的線芯和線芯之間以及屏蔽之間應經受50HZ，交流2000V電壓試驗5min不擊穿
六、代號名稱和含義：
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
DJ |
計算機屏蔽電纜(包括DCS電纜) |
|
絕緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
V |
聚氯乙烯 |
|
|
VD |
低煙低鹵聚氯乙烯 |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 |
|
|
VD |
低煙低鹵聚氯乙烯 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
七、低煙無鹵屏蔽電纜DJYDYD(R)P-4*2*1.5mm2主要技術指標：
|
性能項目 |
單位 |
指標 |
|
|
聚乙烯 |
聚氯乙烯 |
||
|
絕緣電阻(20℃) |
Ω/KM |
5000 |
25 |
|
工作電容 |
PF/m |
≤90 |
≤200 |
|
對絞組之間電容不平衡(1Kz) |
PF/m |
≤1 |
/ |
|
試驗電壓 |
V |
2000V/1min |
|
|
阻燃特性 |
符合GB12666.5-90要求，A或B類 |
||
