低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2
一、低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2執行GB/T9330標準
二、低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2的說明
低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無毒，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。
低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。
（1）低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2的阻燃等級
根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級。
|
阻燃等級 |
供火溫度 |
供火時間 |
成束敷設電纜的非金屬材料體積 |
碳化高度 |
自息時間 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |
（2）低煙無鹵屏蔽電纜WDZ-KYJEP2 DZ-KYJYP2絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材
料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，有毒氣體，毒性很小。

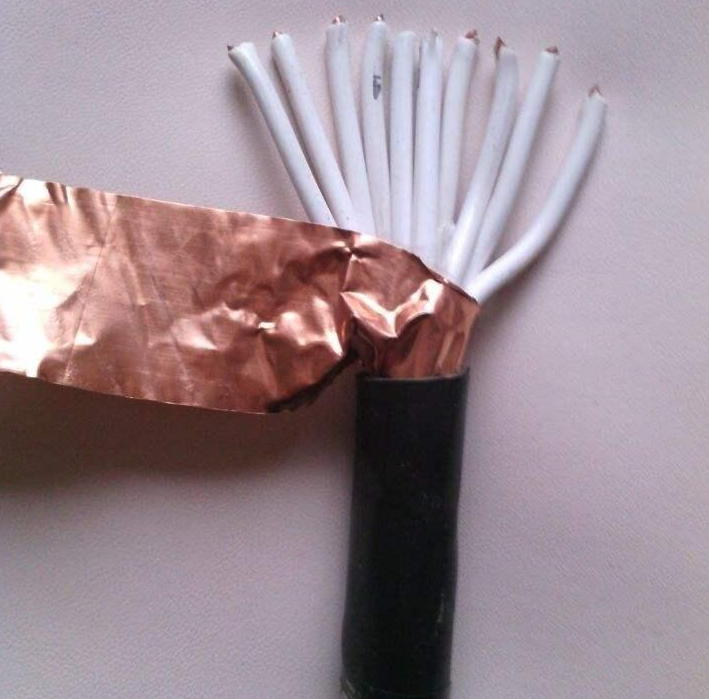

三、產品結構：
四、低煙無鹵電纜產品表示方法
（1）、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成
燃燒特性
|
名稱 |
代號 |
|
阻燃A級 |
ZA |
|
阻燃B級 |
ZB |
|
阻燃C級 |
ZC |
|
阻燃D級 |
ZD |
|
耐火 |
N |
|
低鹵低煙 |
WD |
用途代號
|
名稱 |
代號 |
|
電力 |
省略 |
|
控制 |
K |
|
布線 |
B |
材料代號
|
名稱 |
代號 |
|
銅導體 |
省略 |
|
交聯聚乙烯絕緣 |
YJ |
|
聚烯烴護套 |
Y（E） |
五、電纜的型號及名稱。 見表
|
型號 |
名稱 |
阻燃級別 |
芯數 |
截面m㎡ |
額定電壓V |
|
WDZ-KYJY （WDZ-KYJE） |
交聯聚乙烯聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJY22 （WDZ-KYJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WWDZB-YJY DZ-KYJYP2 （WDZ-KYJEP2） |
交聯聚乙烯絕緣鋼帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2-22 （WDZB-YJY ） |
交聯聚乙烯絕緣鋼帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY （WDZN-KYJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY22 （WDZN--KYJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2 （WDZN-KYJEP2） |
交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-YJY （WDZ-YJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJY22 （WDZ-YJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY （WDZN-YJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY22 （WDZN-YJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
六、適用特性
1、 控制電纜的額定電壓U。/U為450/750V。
2、 電纜長期允許工作溫度不超過90℃。
3、 安裝時環境溫度不宜低于0℃
4、 電纜安裝時的zui小彎曲半徑
A、 低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、 低煙無鹵阻燃，耐火電力電纜的zui小彎曲半徑。見下表：（D電纜的外徑）
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
安裝時zui小彎曲半徑 |
20D |
15D |
15D |
12D |
5、 多芯電纜中性線導體標稱截面。見下表：
|
主絕緣線芯導體標稱截面mm2 |
中性線導體標稱截面 |
|
|
3+1，3+2，4+1芯 |
等4，5芯 |
|
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
