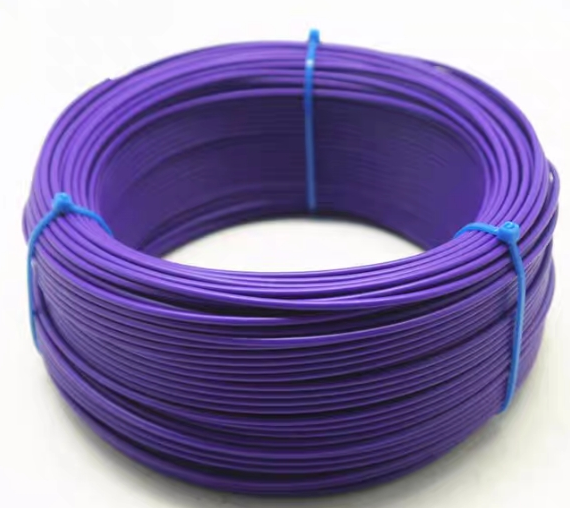

清潔環保電線WDZD-RY WDZD-RYJ
一.產品使用說明
清潔環保電線WDZD-RY WDZD-RYJ是根據GB/T5023-2008、GB/T19666-2005、GB/T17650-1998、GB/T17651-1998、
GB/T18380-2001標準而設計制造的。
清潔環保電線WDZD-RY WDZD-RYJ主要用于工程建筑、地鐵、核電站以及人群密集的場合的綜合布線，以及電器設備
內的電源及信號連接。
- 產品名稱及型號
|
型號 |
名稱 |
替代型號 |
|
|
WDZD-RY |
無鹵低煙聚烯烴絕緣阻燃D類固定布線用軟電線 |
ZR/DW-RE |
|
|
WDZD-BY |
無鹵低煙聚烯烴絕緣阻燃D類固定布線用電線 |
ZR/DW-BE |
|
|
WDZD-RYJ |
無鹵低煙交聯聚烯烴絕緣阻燃D類固定布線用軟電線 |
ZR/DW-RYJ |
|
|
WDZD-BYJ |
無鹵低煙交聯聚烯烴絕緣阻燃D類固定布線用電線 |
ZR/DW-BYJ |
|
|
注：如果是B、C類阻燃，只要替換上述相應型號中的D為B、C即可。 |
|
|
|
- 清潔環保電線WDZD-RY WDZD-RYJ主要產品結構尺寸 mm
|
型 |
規格 mm2 |
導體 |
標稱厚度 |
相稱外徑 |
|||||
|
根/絲徑 |
外徑 |
300/500V |
450/750V |
0.6/1kV |
300/500V |
450/750V |
0.6/1kV |
||
|
WDZD-RY WDZD-RYJ |
0.5 |
16/0.20 |
0.92 |
0.6 |
0.7 |
0.8 |
2.12 |
2.32 |
2.52 |
|
0.75 |
24/0.20 |
1.13 |
0.6 |
0.7 |
0.8 |
2.33 |
2.53 |
2.73 |
|
|
1 |
32/0.20 |
1.31 |
0.6 |
0.7 |
0.8 |
2.51 |
2.71 |
2.91 |
|
|
1.5 |
30/0.25 |
1.58 |
- |
0.7 |
0.8 |
|
2.98 |
3.18 |
|
|
2.5 |
49/0.25 |
2.02 |
- |
0.8 |
0.9 |
|
3.62 |
3.82 |
|
|
4 |
56/0.30 |
2.59 |
- |
0.8 |
0.9 |
|
4.19 |
4.39 |
|
|
6 |
84/0.30 |
3.60 |
- |
0.8 |
1.0 |
|
5.20 |
5.60 |
|
|
10 |
84/0.40 |
4.80 |
- |
0.8 |
1.0 |
|
6.40 |
6.80 |
|
|
16 |
126/0.40 |
5.88 |
- |
1.0 |
1.2 |
|
7.88 |
8.28 |
|
|
25 |
196/0.40 |
7.33 |
- |
1.2 |
1.4 |
|
9.73 |
10.13 |
|
|
35 |
276/0.40 |
9.20 |
- |
1.2 |
1.4 |
|
11.60 |
12.00 |
|
|
50 |
396/0.40 |
11.02 |
- |
1.4 |
1.6 |
|
13.82 |
14.22 |
|
|
70 |
360/0.50 |
13.13 |
- |
1.4 |
1.6 |
|
15.93 |
16.33 |
|
|
WDZD-BY WDZD-BYJ |
0.5 |
1/0.80 |
0.80 |
0.6 |
0.7 |
0.8 |
2.00 |
2.20 |
2.40 |
|
0.75 |
1/0.97 |
0.97 |
0.6 |
0.7 |
0.8 |
2.17 |
2.37 |
2.57 |
|
|
1 |
1/1.13 |
1.13 |
0.6 |
0.7 |
0.8 |
2.33 |
2.53 |
2.73 |
|
|
1.5 |
1/1.37 |
1.38 |
- |
0.7 |
0.8 |
|
2.78 |
2.98 |
|
|
2.5 |
1/1.76 |
1.76 |
- |
0.8 |
0.9 |
|
3.36 |
3.56 |
|
|
4 |
1/2.24 |
2.25 |
- |
0.8 |
0.9 |
|
3.85 |
4.05 |
|
|
6 |
1/2.73 |
2.76 |
- |
0.8 |
1.0 |
|
4.36 |
4.76 |
|
|
10 |
7/1.33 |
4.05 |
- |
0.8 |
1.0 |
|
5.65 |
6.05 |
|
|
16 |
7/1.70 |
5.10 |
- |
1.0 |
1.2 |
|
7.10 |
7.50 |
|
|
25 |
7/2.12 |
6.42 |
- |
1.2 |
1.4 |
|
8.82 |
9.22 |
|
|
35 |
7/2.50 |
7.56 |
- |
1.2 |
1.4 |
|
9.96 |
10.36 |
|
|
50 |
19/1.78 |
8.90 |
- |
1.4 |
1.6 |
|
11.70 |
12.10 |
|
|
70 |
19/2.12 |
10.70 |
- |
1.4 |
1.6 |
|
13.50 |
13.90 |
|
