WDZR-SYEER-19*2.5+DMX512*2低煙無鹵舞臺燈光電纜

應用：

　　WDZR-SYEER-19*2.5+DMX512*2低煙無鹵舞臺燈光電纜用于公共建筑（機場、火車站、博物館、歌劇院等）運輸系統和工廠內固定安裝舞臺電源、舞臺機械、影視設備、住宅、樓宇、照明、電氣裝置或控制柜內部固定布線

　　WDZR-SYEER-19*2.5+DMX512*2低煙無鹵舞臺燈光電纜還適用于人口密度大，財產價值高的領域，一旦發生火災須***保護人員和財產安全

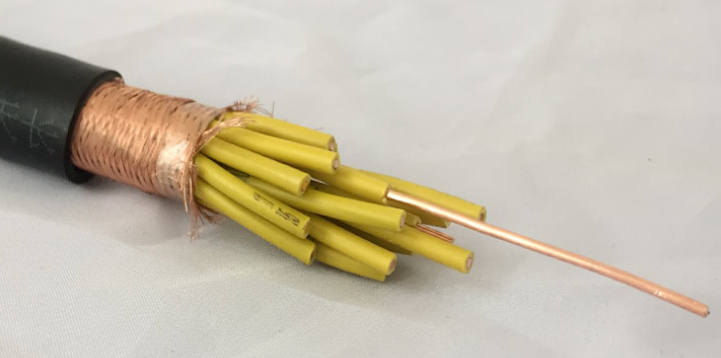

　　WDZR-SYEER-19*2.5+DMX512*2低煙無鹵舞臺燈光電纜產品結構：

　　導體：?jiǎn)喂苫蚨喙山g合裸銅絲（可定制鍍錫銅絲導體），符合GB/T 3956-2008及IEC 60228：2004第1類或第2類導體

　　絕緣：特殊LSZH混合料

絕緣顏色：無優先選用色譜，可根據客戶需要定選用各種顏色

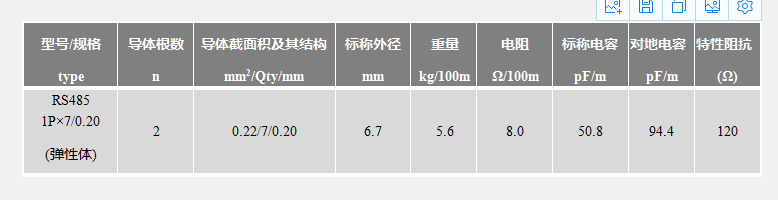

多DMX512控制線纜,傳輸DMX512燈光信號,特性阻抗120Ω,采用優質高純度（OFC）無氧鍍錫銅絲絞合；特別配方聚乙烯絕緣,鋁箔加覆蓋率為95%的鍍錫銅絲編織雙層屏蔽,護套采用特別配方聚氯乙烯材料,常規護套為黑色。可以為1P,2P,3P,4P等. 2、DMX512是一個數字調光協議，應用它能夠?qū)ξ枧_(tái)、劇場、演播室等場所的調光器及其他的控制設備進行數字控制，適用于一點多點的主從式控制系統，其互連形式采用了多點總線結構，不存在信息通路阻塞問題，其連線簡單，可靠性高。

3、DMX512數據傳輸速率的要求以及控制網絡分散的特點，其物理層的設計采用RS-485總線收發器，總線用一對雙絞線實現調光臺與調光器的相接。RS-485總線采用平衡發送和差分接收，接收靈敏度高，而且抗干擾的能力強，信號傳輸距離可達1000m。如果調光器距離調光臺過遠，可使用放大器或者信號分離器以增強信號。DMX512協議采用總線型結構，但數據都是從調光臺到調光器單向傳送，因此不存在各個調光器之間爭奪總線使用權而導致信息堵塞的現象。

電纜特性：

　　電線的長期工作溫度應不超過90℃

　　火災時通過降低煙霧密度和減少腐蝕性氣體

　　阻燃性：阻燃自熄符合IEC 60332-1-2

　　無鹵：符合 IEC 60754-1（鹵素酸性氣體量）的要求

　　可燃?xì)怏w腐蝕性：符合 EN 50267-2-3（酸度）的要求

　　低煙密度：符合 IEC 61034-2

　　影視舞臺燈光用低煙無鹵安裝電線 電纜技術參數：

　　工作電壓：300/500V 450/750V

　　測試電壓：2000V 2500V

　　絕緣電阻：≥ 10 MΩ/km （20℃）

　　*小彎曲半徑：固定安裝 6 X D（電纜外徑）

　　工作溫度：固定安裝 -15 ～ 90℃
