一、產品執行標準
YQ YQW輕型橡套軟電纜執行GB/T5013-2008《額定電壓450/750V及以下橡皮絕緣電纜》
二、執行產品應用范圍

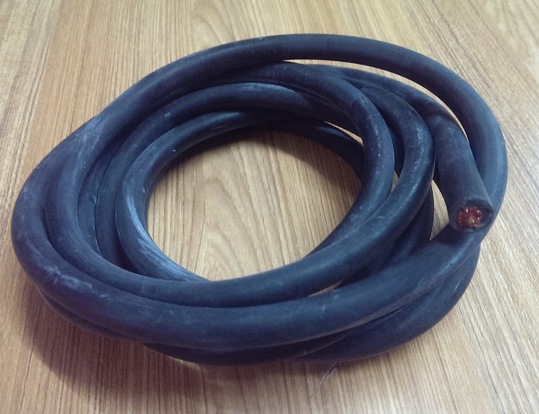

YQ YQW輕型橡套軟電纜是由多股的細銅絲為導體，外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜品種。 一般來講，包括通用橡套軟電纜，電焊機電纜，潛水電機電纜，無線電裝置電纜和攝影光源電纜等品種。
YQ YQW輕型橡套軟電纜廣泛使用于各種電器設備，例如日用電器、電動機械、電工裝置和器具的移動式電源線，同時可在室內或戶外環境條件下使用。根據電纜所受的機械外力,在產品結構上分為輕型、中型和重型三類，在截面上也有適當?shù)你暯?，一般輕型橡套電纜使用于日用電器，小型電動設備，要求柔軟、輕巧、彎曲性能好；中型橡套電纜除工業用外，廣泛用于農業電氣化中，重型電纜用于如港口機械，探照燈，農業大型水力排灌站等場合。這類產品具有良好的通用性，系列規格完整，性能良好和穩定。
三、產品型號
|
型號 |
名稱 |
主要用途 |
|
YQ、YQW |
輕型橡套軟電纜 |
用于輕型移動電器和工具 |
|
YZ、YZW |
中型橡套軟電纜 |
用于各種移動電器和工具 |
|
YC、YCW |
重型橡套軟電纜 |
用于各種移動電器設備，能承受較大的機械外力作用 |
四、產品技術參數表
300/300V YQ、YQW輕型橡套軟電纜結構參數
|
標稱截面 mm2 |
導電線芯 根數/直徑 mm |
絕緣標稱 厚度 mm |
護套標稱 厚度 mm |
平均外徑 mm |
電纜重量 kg/km |
20℃時導體電阻不大于Ω/km |
|||
|
下限 |
上限 |
YQ |
YQW |
銅芯 |
鍍錫銅芯 |
||||
|
2*0.3 |
16/0.15 |
0.5 |
0.7 |
4.6 |
6.6 |
26.0 |
26.8 |
69.2 |
71.2 |
|
2*0.5 |
28/0.15 |
0.5 |
0.7 |
5.0 |
7.2 |
34.2 |
35.0 |
39.0 |
40.1 |
|
3*0.3 |
16/0.15 |
0.5 |
0.7 |
4.8 |
7.0 |
33.5 |
34.3 |
69.2 |
71.2 |
|
3*0.5 |
28/0.15 |
0.5 |
0.7 |
5.2 |
7.6 |
45.0 |
46.8 |
39.0 |
40.1 |
