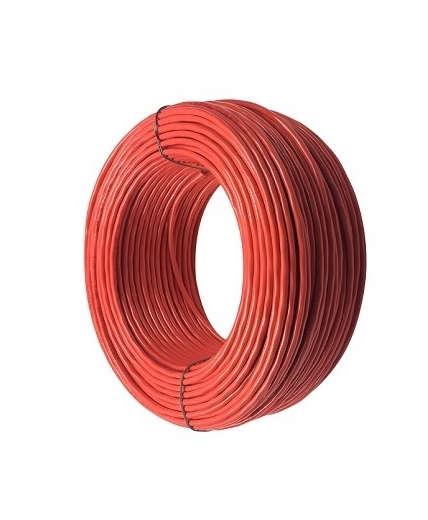

不可恢復感感溫電纜JTW-LD-85

 不可恢復感感溫電纜JTW-LD-85是一種不可恢復式纜式線型感溫火災探測器產品，該探測器以中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器由感溫電纜、信號處理單元、終端單元組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化等工業場合的火災早期探測。

二.不可恢復感感溫電纜JTW-LD-85工作原理

探測器由感溫電纜、信號處理單元、終端單元組成。感溫電纜采用兩芯纜式結構，其芯線采用直徑為0.6mm的金屬絲，金屬絲的外部有感溫材料，芯線之間的阻抗隨其周圍溫度的變化而改變；信號處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端單元連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。

三. 主要功能特點及技術性能

1. 符合中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》的相關要求。其動作性能的受熱長度為1米。

2. 具有定溫報警功能，定溫報警閾值為85℃ 。

3. ***大使用長度≤200m。

4. 具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。

5. 可以監視感溫電纜的開路、短路故障。

6. 感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。

 四．主要技術參數：

1. 報警溫度85℃±10％

2. 使用環境溫度：-40℃～50℃

3. 使用環境相對濕度：≤95％，無凝露.

4. 工作電壓：

5. 工作電流:

   ***大靜態監視電流：      ≤90mA

***大報警狀態電流：     ≤ 160mA

  ***大工作電流: ≤ 200mA

  6 .自恢復保險絲工作電流:   400 mA

  7．火警輸出形式：   繼電器（報警時閉合）輸出

     故障輸出形式：   繼電器轉換觸點輸出

8．繼電器觸點容量：1A/24VDC

9. 外形尺寸:

 信號處理單元外形尺寸(長x寬 x高): 160mm x 120mm x 57mm

 終端單元外形尺寸(長x寬 x高):80mm x 82mm x 56mm

五．主要應用場所低煙無鹵電纜-扁平軟電纜-屏蔽電纜-安徽匯邦電氣有限公司（dianlanyibiao.com)

1.    電纜隧道、電纜廊道、電纜夾層等電纜類區域；

2.    皮帶輸送機或系統等；

3.    液壓站及潤滑油庫、油管廊及其它供油系統場所；

4.    電力分布系統：變壓器、變電站（所）、馬達控制中心以及其它電力切換裝置系統等；

5.    酒庫、倉庫及貨架庫等；

6.    工業過程及材料輸送系統；

7.    化學品儲存工廠；

8.    計算機房、電氣控制室以及其它潔凈廠房等。
