一、低煙無鹵耐火動力電纜產品標準
低煙無鹵耐火動力電纜按GB/T 12706《額定電壓1kV~35kV擠包J緣電力電纜和附件》、GB12666《電線電纜燃燒實驗方法》、GB/T17650《取自電纜或光纜的材料燃燒時釋出氣體的試驗方法》和GB/T17651《電纜或光纜在特定條件下燃燒的煙密度測定》標準銷售，同時還可根據用戶需要按國際電工委員會推薦的IEC標準、英國BS標準、德國DIN標準、美國ICEA標準及日本JIS標準銷售。
二、適用范圍
低煙無鹵耐火動力電纜適用于工頻額定電壓0.6/1kV及以下配電線路或工業裝置中有耐火和低煙無鹵等對放心等要求較高的固定敷設場所使用。
三、使用特性
·工頻額定電壓U0/U：0.6/1kV。
·電纜導體的高允許長期工作溫度：交聯聚乙烯J緣耐火電力電纜90℃.
·短路時（長持續時間不超過5s）電纜導體高允許溫度，交聯聚乙烯J緣耐火電力電纜：250℃
·電纜敷設時環境溫度應不低于0℃
·電纜的彎曲直徑：多芯電纜不小于電纜外徑15倍，單芯電纜不小于電纜外徑20倍。
四、型號、M稱及用途
|
型號 |
M稱 |
用途 |
|
DW-NH(B)-YJE |
交聯聚氯乙烯J緣聚烯烴護套低煙無鹵B類耐火電纜 |
室內、隧道及電纜溝等不能承受機械外力的場所。單芯電纜不允許敷設在磁性管道內。 |
|
DW-NH(A)-YJE |
交聯聚氯乙烯J緣聚烯烴護套低煙無鹵A類耐火電纜 |
|
|
DW-NH(B)-YJE23 |
交聯聚氯乙烯J緣聚烯烴護套鋼帶鎧裝低煙無鹵B類耐火電纜 |
室內、隧道、電纜溝或埋地等能承受機械外力的場所。但不能承受大的拉力 |
|
DW-NH(A)-YJE23 |
交聯聚氯乙烯J緣聚烯烴護套鋼帶鎧裝低煙無鹵B類耐火電纜 |
五、產品結構示意圖

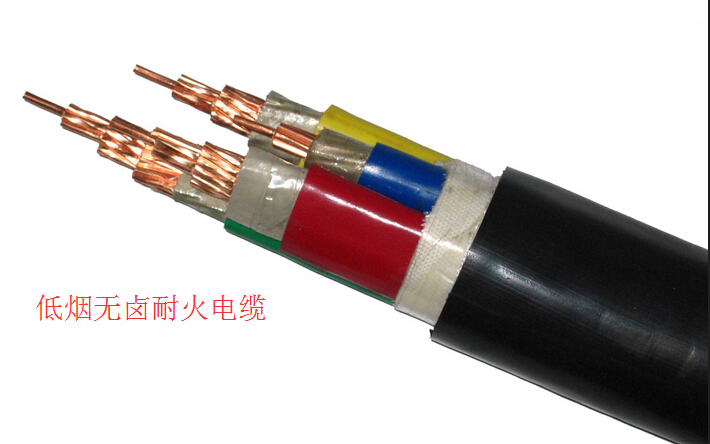

簡單介紹低煙無鹵耐火動力電纜：
低煙無鹵耐火電力電纜按GB/T 12706《額定電壓1kV~35kV擠包J緣電力電纜和附件》、GB12666《電線電纜燃燒實驗方法》、GB/T17650《取自電纜或光纜的材料燃燒時釋出氣體的試驗方法》和GB/T17651《電纜或光纜在特定條件下燃燒的煙密度測定》標準銷售，同時還可根據用戶需要按國際電工委員會推薦的IEC標準、英國BS標準、德國DIN標準、美國ICEA標準及日本JIS標準銷售。
