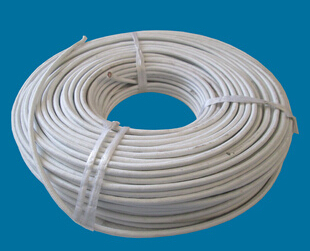

玻纖編織耐高溫補償導線
玻纖編織耐高溫補償導線作用是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。玻纖編織耐高溫補償導線采用GB／T 4989-94《熱電偶用補償導線》標準（等效采用IEC584-3《熱電偶D三部分—補償導線》國際標準），J緣層和護層選用更優玻璃纖維編織，并浸漆。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力消防等部門。KX補償導線
玻纖編織耐高溫補償導線主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號個字母與熱電偶的分度號相對應；
b）字母“X"表示延伸型補償導線（型別）；
c）字母“C"表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶
|
結構特征、J緣層、護層材料、使用溫度
|
使用分類、允差等、護層著色標志
|
|
J緣層及護套
|
使用溫度
|
|
材料
|
符號
|
|
聚氯乙烯
|
PVC
|
-25～70℃
|
|
-25～105℃
|
|
聚全氟乙丙烯
|
FEP
|
-60～200℃
|
|
可溶性聚四氟乙烯
|
PFA
|
-60～250℃
|
|
玻纖編織
|
HB
|
-60～800℃
|
|
|
使用分類
|
標志
|
允許等及護套著色
|
|
普通
|
準確
|
|
一般用
|
G
|
（黑色）
|
S（灰色）
|
|
耐熱用
|
H
|
（黑色）
|
S（灰色）
|
|
|
產品標號（標記）
|
補償導線合金絲和J緣層顏色
|
|
配用熱電偶分度號
|
一般用（G）產品標號
|
耐熱用（H）產品標號
|
|
普通
|
準確（S）
|
普通
|
準確（S）
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
|
|
|
補償導線型號
|
配用熱電偶的分度號
|
補償導線合金線
|
J緣層顏色
|
|
正
|
負
|
正
|
負
|
|
|
SC
|
S（鉑鉻10—鉑）
|
SPC（銅）
|
SNC（銅鎳）
|
紅
|
綠
|
|
|
NC
|
N（鎳鉻硅—鎳硅）
|
NPC（鐵）
|
NNC（銅鎳）
|
紅
|
黃
|
|
|
KC
|
K（銅—康銅）
|
KPC（銅）
|
KNC（銅鎳）
|
紅
|
藍
|
|
|
KX
|
K（鎳鉻—鎳硅）
|
KPX（鎳鉻）
|
KNX（銅鎳）
|
紅
|
黑
|
|
|
EX
|
E（鎳鉻—銅鎳）
|
EPX（鎳鉻）
|
ENX（銅鎳）
|
紅
|
棕
|
|
|
JX
|
J（鐵—銅鎳）
|
JPX（鐵）
|
JNX（銅鎳）
|
紅
|
紫
|
|
|
TX
|
T（銅—銅鎳）
|
TPX（銅）
|
TNX（銅鎳）
|
紅
|
白
|
|
|
|
補償導線的熱電勢、允差
|
|
|
熱電勢及允差（μV）
|
熱電偶測試端溫度（℃）
|
|
100 ℃
|
100 ℃
|
|
熱電勢
|
允 差
|
熱電勢
|
允 差
|
|
（標準值）
|
普通
|
準確（S）
|
（標準值）
|
普通
|
準確（S）
|
|
SC或RC
|
645
|
±60（±5.0℃）
|
±30（±2.5℃）
|
1440
|
±60（±5.0℃）
|
--
|
1000
|
|
KCA
|
4095
|
±100（±2.5℃）
|
±60（±1.5℃）
|
8137
|
±100（±2.5℃）
|
±60（±1.5℃）
|
900
|
|
KCB
|
4095
|
±100（±2.5℃）
|
±60（±1.5℃）
|
8137
|
--
|
--
|
900
|
|
KX
|
4095
|
±100（±2.5℃）
|
±60（±1.5℃）
|
8137
|
±100（±2.5℃）
|
±60（±1.5℃）
|
900
|
|
NC
|
2774
|
±100（±2.5℃）
|
±60（±1.5℃）
|
5912
|
±100（±2.5℃）
|
±60（±1.5℃）
|
900
|
|
NX
|
2774
|
±200（±2.5℃）
|
±60（±1.5℃）
|
5912
|
±100（±2.5℃）
|
±60（±1.5℃）
|
900
|
|
EX
|
6317
|
±60（±2.5℃）
|
±120（±1.5℃）
|
13419
|
±200（±2.5℃）
|
±120（±1.5℃）
|
600
|
|
JX
|
5268
|
±140（±2.5℃）
|
±85（±1.5℃）
|
10777
|
±140（±2.5℃）
|
±85（±1.5℃）
|
500
|
|
TX
|
4277
|
±60（±1.0℃）
|
±30（±0.5℃）
|
9285
|
±90（±1.5℃）
|
±48（±0.8℃）
|
300
|
|
