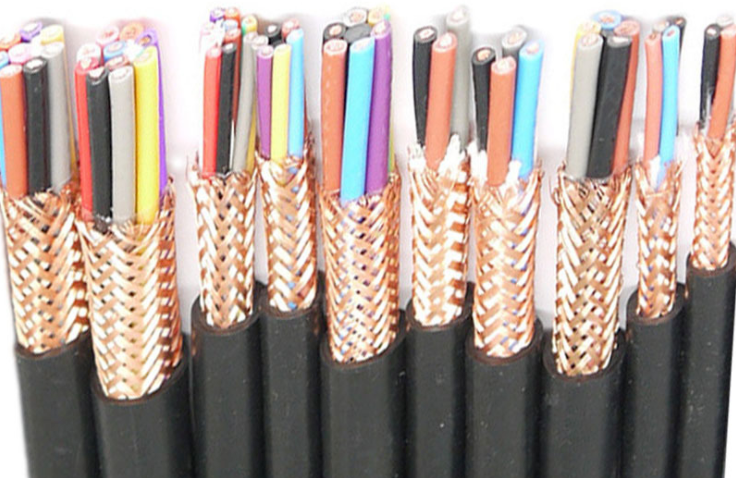

低煙無鹵屏蔽電纜WDZN-KYJYRP-5*1.5
低煙無鹵屏蔽電纜WDZN-KYJYRP詳細介紹
一. 低煙無鹵屏蔽電纜WDZN-KYJYRP適用于額定電壓600/1000V及以下低煙無鹵要求的電力系統或控制及監控回路中。
二 低煙無鹵屏蔽電纜WDZN-KYJYRP銷售執行標準:采用企業標準及參照GB9330-2008,GB/T12706-2008。
三 低煙無鹵屏蔽電纜WDZN-KYJYRP使用特性
1 電纜長期允許工作溫度90℃。
2 電纜敷設溫度應不低于0℃，推薦彎曲半徑：
WDZN-KYJYP無鹵低煙屏蔽控制電纜：有鎧裝和屏蔽結構的電纜其彎曲半徑不小于電纜外徑的12倍。其它結構電纜其彎曲半徑不小于電纜外徑的6倍。
無鹵阻燃電力電纜：單芯電纜其彎曲半徑不小于電纜外徑的20倍。多芯電纜其彎曲半徑不小于電纜外徑的15倍。
四WDZN-KYJYRP低煙無鹵控制屏蔽電纜的型號及M稱
|
型號 |
M稱 |
|
WDZN-YJY |
銅芯交聯聚乙烯J緣無鹵低煙阻燃耐火電纜 |
|
WDZN-YJY23 |
銅芯交聯聚乙烯J緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJY33 |
銅芯交聯聚乙烯J緣細鋼絲鎧裝無鹵低煙阻燃耐火電力電纜 |
|
WDZN-KYJY |
銅芯交聯聚乙烯J緣無鹵低煙阻燃耐火控制電纜 |
|
WDZN-KYJYP2 |
銅芯交聯聚乙烯J緣銅帶屏蔽無鹵低煙阻燃耐火控制電纜 |
|
WDZN-KYJYP2-23 |
銅芯交聯聚乙烯J緣銅帶屏蔽鋼絲鎧裝無鹵低煙阻燃耐火控制電纜 |
|
WDZN-KYJYP |
銅芯交聯聚乙烯J緣銅絲編織屏蔽無鹵低煙阻燃耐火控制電纜 |
|
型 號 |
名 稱 |
|
WDZA-KYJY |
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP |
銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP3 |
銅芯交聯聚乙烯絕緣銅塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP23 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙A（B、C）類阻燃控制電纜 |
2 主要M詞術語解釋
低煙：在規定試驗條件下，試樣受熱分解或燃燒釋放出的煙比較少，符合規定指標的特性。
無鹵：在規定試驗條件下，試樣燃燒時放出的鹵化氫氣體的含量少，符合規定指標的特性。
阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
五 主要技術指標
1 導體直流電阻符合GB/T3956的規定。
2 90℃J緣電阻常數不小于3.6M.Ωkm,體積電阻率不小于1012Ω.Cm。
3 電纜均應經受3.0KV交流電壓試驗，5minJ緣不擊穿。
