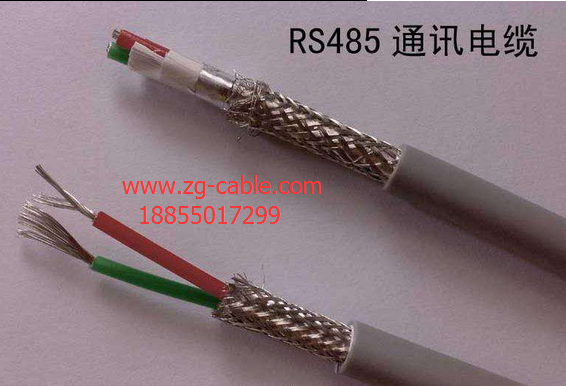

鎧裝式RS-485通訊電纜
一、使用范圍
鎧裝式RS-485通訊電纜，在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線。RS485通訊電纜是嚴格按照IEC61158-2標準及RS-485 通訊協議設計銷售的產品，該產品性能突出，廣泛應用于RS485/422/232、CANBUS等復雜的石油化工工業自動化控制網絡總線式通訊系統。
二、銷售工藝：
非鎧裝式：
三層共擠物理發泡皮-泡-皮FPEJ緣（低密度物理發泡），雙層屏蔽+鍍錫TC導體，阻燃灰色外護套，雙絞式485總線電纜；
鎧裝式：
鎧裝式RS-485通訊電纜FPEJ緣（低密度物理發泡），雙層屏蔽+鍍錫TC導體，雙層護套（灰色），鋼帶纏繞式鎧裝，雙絞式485總線電纜
三、電氣指標
1、工作電容（1kHZ）：
芯與芯≤60PF/M，芯與屏蔽≤110PF/M
2、對屏蔽不平衡電容（1kHZ）：
對屏蔽不平衡電容≤4000NF/KM
3、特性阻抗(31.25kHZ)
特性阻抗120Ω
4、衰減(20℃，39kHz)
電纜信號傳輸過程中衰減值大3.0dB/km
5、傳輸距離
物理發泡型RS485通訊總線電纜大傳輸距離為1200米
四、鎧裝式RS-485通訊電纜產品優點
總體設計出的RS485通訊總線電纜具有阻燃、衰減低、傳輸距離長、抗干擾性能優越，柔軟性，易于使用等特點，完全滿足了IEC61158標準對485總線電纜設計規范的要求。
五、型號及規格
|
產品M稱
|
產品型號
|
產品規格
|
備注
|
|
鎧裝式RS485專用通訊電纜
|
RS485ZH1X24A
|
1*2*24AWG
|
鎧裝式
|
|
RS485ZH2X24A
|
2*2*24AWG
|
||
|
RS485ZH3X24A
|
3*2*24AWG
|
||
|
RS485ZH4X24A
|
4*2*24AWG
|
||
|
|
|
|
|
|
RS485ZH1X22A
|
1*2*22AWG
|
鎧裝式
|
|
|
RS485ZH2X22A
|
2*2*22AWG
|
||
|
RS485ZH3X22A
|
3*2*22AWG
|
||
|
RS485ZH4X22A
|
4*2*22AWG
|
||
|
|
|
|
|
|
RS485ZH1X18A
|
1*2*18AWG
|
|
|
|
RS485ZH2X18A
|
2*2*18AWG
|
||
|
RS485ZH3X18A
|
3*2*18AWG
|
||
|
RS485ZH4X18A
|
4*2*18AWG
|
||
|
|
|
|
|
|
RS485ZH1X17A
|
1*2*17AWG
|
鎧裝式
|
|
|
RS485ZH2X17A
|
2*2*17AWG
|
||
|
RS485ZH3X17A
|
3*2*17AWG
|
||
|
RS485ZH4X17A
|
4*2*17AWG
|
||
|
|
|
|
|
|
RS485ZH1X15A
|
1*2*15AWG
|
鎧裝式
常用規格
|
|
|
RS485ZH2X15A
|
2*2*15AWG
|
||
|
RS485ZH3X15A
|
3*2*15AWG
|
||
|
RS485ZH4X15A
|
4*2*15AWG
|
